1 范圍

      GB 5135的本部分規定了雨淋報警閥的術語和定義、分類與代號、型號、要求、試驗方法、檢驗規則、標志、使用說明書及包裝、運輸、貯存。

      本部分適用于自動噴水滅火系統使用的雨淋報警閥。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 3287 可鍛鑄鐵管路連接件

      GB 5135.1 自動噴水滅火系統 第1部分：灑水噴頭

      GB 5135.6 自動噴水滅火系統 第6部分：通用閥門

      GB 5135.11 自動噴水滅火系統 第11部分：溝槽式管接件

      GB/T 9112 鋼制管法蘭 類型與參數

      GB/T 9969 工業產品使用說明書 總則

      GB/T 17241.6 整體鑄鐵法蘭

      GB/T 21873-2008 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      雨淋報警閥 deluge alarm valve

      通過電動、機械、氣動或其他方法進行開啟，使水能夠自動單方向流入噴水系統同時進行報警的一種控制閥。

3.2

      伺應狀態 ready condition；set condition

      安裝在管路系統中的雨淋報警閥的閥瓣組件處于關閉位置，閥門供水側充以壓力穩定的水時，無水從雨淋報警閥系統側流出的狀態。

3.3

      防復位鎖止機構 anti-reseat latch

      防止閥瓣組件在動作以后重新回到其關閉位置上的鎖止機構。

3.4

      雨淋報警閥使水進入自動噴水滅火系統時的動作點，用系統側、供水側或輔助壓力來表示。

3.5

      底水 priming water

      用來密封閥瓣組件和防止動作部件粘結的水。

3.6

      濕式引導管線 wet pilot line

      裝有熱敏感元件（通常為灑水噴頭）的管線，當受到異常熱源的作用，釋放管網系統的壓力，使雨淋報警閥自動開啟。

3.7

      減壓式雨淋報警閥 pressure-reducing deluge valve

      伺應狀態下，雨淋報警閥的活塞腔或隔膜腔充壓，以保證閥門關閉。雨淋報警閥的開啟是通過電動、氣動或機械等啟動方式使活塞腔或隔膜腔泄壓來完成。

3.8

      加壓式雨淋報警閥 pressure-operated deluge valve

      伺應狀態下，雨淋報警閥的活塞腔或隔膜腔不充壓，閥瓣依靠彈簧和進口水壓保持封閉。雨淋報警閥的開啟是通過電動、氣動或機械等啟動方式使供水側壓力水進入活塞腔或隔膜腔通過承壓面積差來完成。

3.9

      供水壓力 service pressure

      當雨淋報警閥處于伺應狀態時，閥門進口處的靜水壓。

3.10

      額定工作壓力 rated working pressure

      雨淋報警閥在伺應狀態或工作狀態下允許的最大工作壓力。

3.11

      中間室 intermediate chamber

      閥的一部分，將空氣和（或）水密封組件表面分開，閥處于伺應狀態時，室內壓力為正常大氣壓。

4 分類與代號

4.1 雨淋報警閥按結構形式可分為：

      a）推桿型，代號為“G”；

      b）隔膜型，代號為“M”；

      c）活塞型，代號為“S”；

      d）蝶閥型，代號為“D”；

      e）溫感型，代號為“W”。

4.2 雨淋報警閥按啟動方式可分為：

      a）加壓式，代號為“J”；

      b）減壓式，代號省略。

5 型號

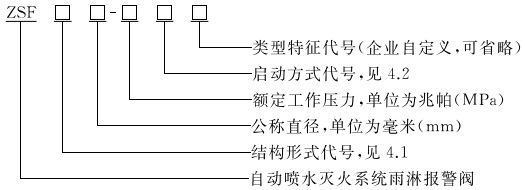

      雨淋報警閥的型號依次由產品代號、結構形式代號、公稱直徑、額定工作壓力、啟動方式代號和類型特征代號等部分組成，編制樣式如下：

      示例1：

      ZSFG 100-1.2 C1表示C1型、減壓式啟動、額定工作壓力1.2 MPa、公稱直徑為100mm、推桿型雨淋報警閥。

      示例2：

      ZSFS 150-1.6 JXSW 表示XSW型、加壓式啟動、額定工作壓力1.6 MPa、公稱直徑為150mm、活塞型雨淋報警閥。

6 要求

6.1 外觀、標志

6.1.1 雨淋報警閥應表面平整光潔，無加工缺陷及碰傷劃痕，涂層均勻，色澤美觀。

6.1.2 雨淋報警閥應在外表面設有耐久性標志銘牌，標志內容應清晰，且符合9.1的規定。

6.2 規格

      雨淋報警閥進出口公稱直徑為25mm、32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm、200 mm、250mm、300mm。

      閥座圈處的直徑可以小于公稱直徑。

6.3 額定工作壓力

      雨淋報警閥的額定工作壓力不應低于1.2 MPa。

6.4 材料耐腐蝕性能

6.4.1 閥體和閥蓋應采用耐腐蝕性能不低于鑄鐵的材料制成，閥座材料的耐腐蝕性能不應低于青銅。

6.4.2 隔膜式雨淋報警閥閥座若采用耐腐蝕性能低于青銅的材料制作，閥座表面應進行防腐處理，并應按7.4的規定進行試驗，試驗后應符合6.12和6.15的規定。

6.4.3 要求轉動或滑動的金屬零件應采用青銅、鎳銅合金、黃銅、奧氏體不銹鋼等耐腐蝕材料制成。若用耐腐蝕性能差的材料制造時，應在有相對運動處加入上述耐腐蝕材料制造的襯套件。

6.5 閥體和閥蓋

6.5.1 閥體和閥蓋上的接頭尺寸應符合GB/T 17241.6或GB/T 9112和GB/T 3287的相應規定。

6.5.2 除溫感雨淋閥外，閥體上應設有放水口，放水口公稱直徑最小為20mm。

6.5.3 除溫感雨淋閥外，閥體閥瓣組件的供水側，應設有在不開啟閥門的情況下檢驗報警裝置的設施。

6.6 零部件

6.6.1 彈簧和隔膜應能經受7.2規定的正常工作循環5000次而無斷裂和破損。

6.6.2 需使用底水密封閥瓣組件，應設置加入底水的裝置和檢查底水液位的措施。

6.6.3 雨淋報警閥報警管路的連接件公稱直徑不應小于15mm。

6.6.4 雨淋報警閥的電磁閥入口端前側應設過濾裝置。
