1 范圍

      本標(biāo)準(zhǔn)規(guī)定了定形耐火制品制樣的定義、制樣部位的確定原則和試樣的制備。

      本標(biāo)準(zhǔn)適用于定形耐火制品試樣的制備。

2 規(guī)范性引用文件

      下列文件對于本文件的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 18930 耐火材料術(shù)語

3 術(shù)語和定義

      GB/T 18930界定的以及下列術(shù)語和定義適用于本文件。

3.1

      制樣 sample preparation

      從樣本制取試樣的過程。

3.2

      試樣 test sample

      從樣本中制備的用于測試的樣品。

4 制樣部位的確定原則

4.1 應(yīng)在樣本質(zhì)量的薄弱部位或使用的關(guān)鍵部位制取試樣。

4.2 試樣的制取部位應(yīng)能反映出被檢測樣本的性能，且具有較好的代表性。

4.3 對于形狀復(fù)雜的大型樣本或難以制成試驗(yàn)方法標(biāo)準(zhǔn)要求尺寸試樣的特殊樣本，應(yīng)由有關(guān)方協(xié)商確定或按有關(guān)規(guī)定制取試樣。

4.4 試樣的制取部位應(yīng)避開樣本外觀有裂紋、熔洞等缺陷的部位。

5 試樣的制備

5.1 標(biāo)型、普型耐火制品

5.1.1 致密定形耐火制品的顯氣孔率、體積密度、耐壓強(qiáng)度、加熱永久線變化、荷重軟化溫度及壓蠕變用試樣通常在樣本的角上制取（切取或鉆?。Ｈ绻麡颖据^小，同一塊樣本上不能滿足制取所有項(xiàng)目要求時(shí)，可在不同的樣本上制取，但要滿足以下條件：

      a）常溫項(xiàng)目如顯氣孔率與常溫耐壓強(qiáng)度試驗(yàn)用試樣應(yīng)在同一個(gè)樣本上制?。?/p>

      b) 高溫項(xiàng)目如荷重軟化溫度、壓蠕變與加熱永久線變化試驗(yàn)用試樣應(yīng)在同一樣本上制取。

      致密定形耐火制品顯氣孔率等試樣的制取部位的示例如圖1所示。

5.1.2 定形隔熱耐火制品的體積密度、耐壓強(qiáng)度、加熱永久線變化試樣在樣本的端部切取，對于標(biāo)普型樣本，體積密度、抗熱震性試樣可采用整磚。導(dǎo)熱系數(shù)試樣按試驗(yàn)方法標(biāo)準(zhǔn)的要求制取。

5.1.3 常溫抗折強(qiáng)度和高溫抗折強(qiáng)度試樣，通常在樣本成型時(shí)的加壓面上切取，并盡可能保留樣本成型時(shí)加壓方向的原磚面作為試驗(yàn)時(shí)的壓力面。

5.1.4 耐磨性試樣，通常在磚的工作端切取，且保留原磚面作為試驗(yàn)面。

5.1.5 導(dǎo)熱系數(shù)（激光法）、熱膨脹等試樣的制取部位可按第4章、在距樣本邊緣15mm以上的合適位置制取。

5.1.6 抗渣性及抗鐵水熔蝕性試樣：在工作端鉆取，對回轉(zhuǎn)抗渣性試樣根據(jù)試驗(yàn)方法標(biāo)準(zhǔn)要求制備。

5.1.7 抗堿性試樣的制樣原則：

      a）堿蒸氣法和熔堿坩堝法：按試驗(yàn)方法的要求部位制樣，盡可能多的保留原磚面；

      b）熔堿埋覆法：在表面和芯部各3條。

5.1.8 抗一氧化碳破壞性試樣：在樣本的合適部位制取，至少保留3個(gè)原磚面。

5.1.9 抗熱震性試樣的制樣原則：

      a）水急冷法-直形磚試樣：標(biāo)準(zhǔn)磚，直接試驗(yàn)，當(dāng)樣本較大時(shí)，端部切取，試樣加熱面應(yīng)是原磚面；

      b）水急冷法-小試樣：合適部位鉆取；

      c）空氣急冷法：工作端制取，長度沿樣本的工作面，若工作面長度不足114mm，可以沿樣本的長度方向，樣本的工作面為試樣的噴吹面和張力面，做好標(biāo)記。

5.1.10 楊氏模量試樣在樣本合適部位制取。

5.1.11 化學(xué)分析、耐火度、真密度、耐硫酸侵蝕等粉狀或顆粒狀試樣，在每個(gè)樣本上制取有代表性的樣品，破碎、縮分、研磨至規(guī)定粒度?？墒褂媚蛪簭?qiáng)度測試后的試樣。如果樣本表面有污染，需進(jìn)行處理。對表皮和內(nèi)層明顯不一致的樣本，在制取化學(xué)分析試樣時(shí)應(yīng)充分考慮試樣的代表性。

5.1.12 對于由兩種或多種材質(zhì)組成的復(fù)合材料，可按技術(shù)標(biāo)準(zhǔn)要求、相關(guān)合同文件、圖紙要求或有關(guān)方協(xié)商確定在合適部位制樣。

5.1.13 如有特殊要求，在符合第4章原則下，制樣部位可由有關(guān)方協(xié)商決定，并應(yīng)在試驗(yàn)報(bào)告中說明。

5.1.14 對需要保留樣本的情況，除需整塊進(jìn)行試驗(yàn)的樣本外，一般每塊樣本一切兩半，半塊作為制樣用，另半塊作為保留樣本。

5.2 異型、特異型耐火制品

5.2.1 能按標(biāo)、普型耐火制品制樣的異型、特異型耐火制品，盡量按照第4章及5.1的規(guī)定制樣。

5.2.2 對不能按規(guī)定制取試樣的異型、特異型耐火制品，顯氣孔率、體積密度和加熱永久線變化試樣的制樣：

      a) 致密定形耐火制品制取的試樣應(yīng)盡量保留表皮，體積應(yīng)為50cm3～200c㎡3，試樣的最長尺寸與最短尺寸之比不超過2：1；

      b) 定形隔熱耐火制品在端部切取；

      c) 對制品上下兩端大小不同或上下兩端不對稱的，應(yīng)從工作端或小端制取，對長形制品，應(yīng)在中間部位制取。

5.2.3 鑄鋼用磚、連鑄用磚、透氣磚等耐火制品的制樣原則：

      a) 連鑄用耐火制品：化學(xué)成分、體積密度、顯氣孔率、常溫耐壓強(qiáng)度、常溫抗折強(qiáng)度試樣對照圖紙從相應(yīng)部位制取，塞棒在塞頭端制取?？篃嵴鹦栽嚇樱捎谜е破坊驈闹破飞锨腥∫欢危洪L水口在大口端制?。唤胧剿谠阡撍鞒龆酥迫。徽w塞棒在塞頭端制??；

      b) 透氣磚：在大頭截去20mm～30mm厚的中心部位鉆取，也可以采用同一工藝制成的試樣；

      c) 滑板磚：顯氣孔率、體積密度試樣在磚的寬度方向鑄口邊緣部位；耐壓強(qiáng)度試樣在磚的長度方向接觸鋼水區(qū)域內(nèi)制樣；

      d) 對于復(fù)合材料，可按技術(shù)標(biāo)準(zhǔn)要求、相關(guān)合同文件、圖紙要求或有關(guān)方協(xié)商確定在合適部位制樣。

異型、特異型耐火制品顯氣孔率等試樣的制取部位的示例如圖2～圖9所示。

5.2.4 對于難以按以上規(guī)則要求制樣的樣本，可按雙方要求協(xié)商制樣。

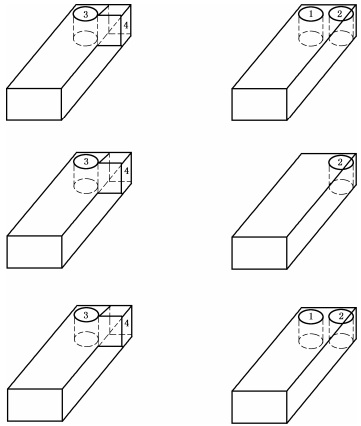

      說明：

      1——荷重軟化溫度、壓蠕變試樣；

      2——加熱永久線變化試樣；

      3——常溫耐壓強(qiáng)度試樣；

      4——顯氣孔率試樣。

圖1 致密定形耐火制品 標(biāo)型、普型磚 制樣部位示意圖

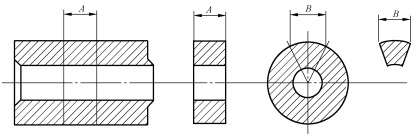

圖2 圓筒型磚 制樣部位示意圖

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請到相關(guān)授權(quán)網(wǎng)站購買標(biāo)準(zhǔn)正版。
