1 范圍

      本標準規定了用熾熱棒法測定纖維增強塑料燃燒性能的試驗設備、試樣、試驗步驟、計算、試驗結果和試驗報告。

      本標準適用于評定纖維增強塑料在本標準規定條件下的燃燒性能，但不適用于評定實際使用條件下的著火危險性。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 1446-2005 纖維增強塑料性能試驗方法總則

3 原理

      本試驗方法是將試樣以規定的接觸力與恒定溫度下的熾熱棒相接觸，達到規定的接觸時間后，測定試樣的燃燒時間、燒蝕長度及質量變化。

4 試驗設備及儀器

4.1 通風系統

      試驗應在設有觀察窗的通風系統內進行。

4.2 熾熱棒試驗儀

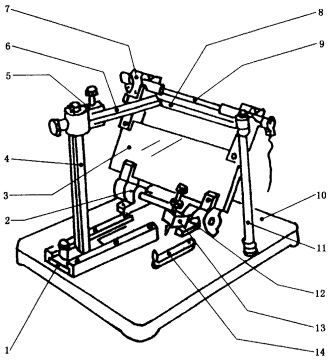

      熾熱棒試驗儀見圖1。

      1——滑動底板；

      2——軸承；

      3——絕緣支架：

      4——立柱；

      5——試樣夾；

      6——試樣；

      7——夾具；

      8——定位棒；

      9——熾熱棒；

      10——底板；

      11——定位棒立柱；

      12——止動螺釘；

      13——平衡重錘；

      14——墊片。

圖1 熾熱棒試驗儀

4.2.1 試樣夾

      安裝在一個垂直的、可移動的立柱上，以便固定試樣。

4.2.2 熾熱棒

      由碳化硅制成，直徑為8mm，有效長度為100mm。熾熱棒可用交流或直接電加熱，使其穩定在（955±10）℃。此溫度可用純度為99.8％、厚度為0.06mm的銀箔（熔點955℃）來校準。

4.2.3 絕緣支架

      用陶瓷、石棉或其他耐熱絕緣材料制成，以固定熾熱棒。此支架安裝在底板上，可圍繞固定在兩個軸承上的水平軸旋轉，以便使熾熱棒可以離開或接觸試樣。

4.2.4 平衡重錘和止動螺釘

      平衡重錘應能使熾熱棒與試樣端面約有0.3N的接觸力。止動螺釘和墊片可使熾熱棒在試驗期間試樣燒掉5mm后即止動。

4.2.5 定位棒

      直徑8mm的金屬棒。在試驗前代替熾熱棒調整試樣位置。

4.3 秒表

      測量精度0.1s。

4.4 游標卡尺

      測量精度0.01mm。

4.5 分析天平

      感量0.1mg。

5 試樣

5.1 尺寸

      試樣長度為（120±0.5）mm，寬度為（10±0.2）mm，厚度為（4±0.5）mm。

      注：厚度為（2～10）mm的試樣也可進行試驗，但試驗結果只能在同樣厚度下進行比較。

5.2 制備

      應符合GB/T 1446-2005中4.1的規定。

5.3 數量及外觀檢查

      試樣數量為10根。將兩面分別標明A表面和B表面。外觀檢查應符合GB/T 1446-2005中4.2的規定。

5.4 狀態調節

      按GB/T 1446-2005中4.4的規定。

6 試驗步驟

6.1 試驗前測量試樣長度（L₀）并稱量（M₀）。長度準確至0.01mm，稱量準確至0.1mg。

6.2 試驗前先清理熾熱棒上的粘污物。10根試樣，取其中5根試樣A表面朝上，作為A組；另5根試樣B表面朝上，作為B組。將支架和熾熱棒向下傾斜，使定位棒轉至試驗時熾熱棒所處位置。將試樣水平地固定在試樣夾中，調整試樣夾和立柱使試樣的長軸線垂直于定位棒，試樣端面的中心線與定位棒接觸，然后定位棒轉回原位。

6.3 試驗過程中應關閉通風系統，不允許空氣對流。試驗結束后開啟通風機排除有毒煙氣。

6.4 加熱熾熱棒，使溫度恒定在（955±10）℃。轉動絕級支架使熾熱棒與試樣接觸，用秒表開始計時，至3min時，將熾熱棒轉離，并立即熄滅火焰。同時用另一秒表測定第一次火焰出現至火焰熄滅的燃燒時間，精確至1s。

6.5 熾熱棒與試樣接觸后觀察燃燒現象（包括是否陰燃，有無火焰，火焰及煙霧大小、顏色，燃燒后是否分層等）。

6.6 燃燒后測量試樣從固定端至燒蝕面間的最短距離（LR）-試樣最短未燒蝕長度并稱量（MR）。長度準確至0.01mm，稱量準確至0.1mg。燒蝕面包括完全或部分燃燒、碳化或分解區，不包括熔化煙熏和變色區。

7 計算

7.1 燃燒時間以秒表示。

7.2 燒蝕長度按式（1）計算：

L=L₀ - L_R    ………………………………(1)

      式中：

      L——燒蝕長度，單位為毫米；

      L₀——試樣原始長度，單位為毫米；

      L_R——試樣最短未燒蝕長度，單位為毫米。

7.3 燒蝕質量損失率按式（2）計算：

W = (M₀ - M_R)/M₀×100 …………………(2)

      式中：

      W——燒蝕質量損失率，％；

      M₀——試樣原始質量，單位為克；

      M_R——試樣燒蝕后質量，單位為克。

8 試驗結果

      參照GB/T 1446-2005的規定分別計算燃燒時間、燒蝕長度和燒蝕質量損失率的算術平均值，取A、B兩組中的較大值。燒蝕長度和燒蝕質量損失率的數據均取三位有效數字。

9 試驗報告

      試驗報告應包括以下全部或部分內容：

      a）本標準編號；

      b）材料的鑒別特征：名稱、牌號、批號、成型工藝、試樣制備、生產單位等；

      c）試樣的樹脂含量和熱固性纖維增強塑料的樹脂固化度；

      d）試樣尺寸和狀態調節情況；

      e）平均燃燒時間（t，s）；

      f）平均燒蝕長度（L，mm）；

      g）平均燒蝕質量損失率（W，%）；

      h）燃燒現象；

      i）試驗日期和人員。
