1 范圍

      本標(biāo)準(zhǔn)規(guī)定了特定種類汽車內(nèi)飾材料垂直燃燒特性的技術(shù)要求和試驗(yàn)方法。

      本標(biāo)準(zhǔn)適用于運(yùn)載超過(guò)22名乘客的M₃類汽車內(nèi)飾用窗簾、遮陽(yáng)簾和/或其他內(nèi)部懸掛材料，不適用于有站立乘客的城市客車。

2 術(shù)語(yǔ)和定義

      下列術(shù)語(yǔ)和定義適用于本文件。

2.1

      燃燒速度 burning rate

      燃燒距離與所用時(shí)間的比值，單位為毫米每分（mm/min）。

2.2

      內(nèi)飾材料 interior material

      窗簾、遮陽(yáng)簾和/或其他內(nèi)部懸掛材料。

3 技術(shù)要求

      垂直燃燒速度應(yīng)不大于100mm/min。

4 試驗(yàn)方法

4.1 原理

      將試樣垂直固定到矩形框架上，在燃燒箱中用規(guī)定火焰引燃試樣，測(cè)定試樣燃燒距離和所用時(shí)間。

4.2 試驗(yàn)裝置及器具

4.2.1 試樣固定架

      試樣固定架應(yīng)是一個(gè)矩形框架，結(jié)構(gòu)如圖1所示?？蚣芨?60mm，由兩根間距為150mm的平行桿連接組成，桿上有固定試樣的固定針。固定針直徑應(yīng)不大于2mm，長(zhǎng)度至少27mm。將試樣固定架安裝在通風(fēng)櫥內(nèi)相應(yīng)支架上，保證固定架在試驗(yàn)期間始終處于垂直狀態(tài)。

      為將試樣固定在固定針上，并離框架有一段距離，需在固定針附近安裝直徑為2mm，高度至少為20mm的定位柱。

4.2.2 壓板

      使用U形壓板保證試樣在試樣固定架上的垂直平整性。U形壓板應(yīng)平整且具有剛性，用適當(dāng)材料制成、尺寸相當(dāng)于試樣固定架尺寸，厚度為1.0mm±0.1mm。在壓板的左右兩側(cè)鉆出直徑大約為4mm的12個(gè)圓孔，圓孔位置應(yīng)保證其圓心間距等于試樣固定架上固定針之間的距離（見圖1）。

4.2.3 燃?xì)鉄?/p>

      燃?xì)鉄籼峁┰囼?yàn)火源，其描述和結(jié)構(gòu)需遵照附錄A的規(guī)定。

4.2.4 燃?xì)?/p>

      燃?xì)鉄羰褂玫娜細(xì)鉃楣I(yè)用丙烷氣體、丁烷氣體或液化石油氣。

4.2.5 標(biāo)記線

      白色絲光棉線，線密度最大為50tex。

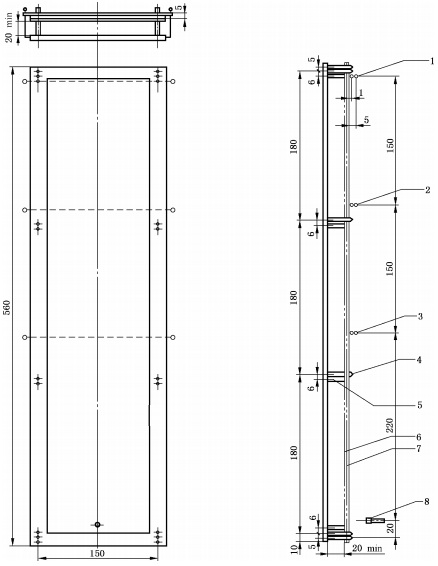

單位為毫米

      說(shuō)明：

      1-第三標(biāo)記線；

      2-第二標(biāo)記線；

      3-第一標(biāo)記線：

      4-固定針：

      5-定位柱：

      6-試樣；

      7-壓板；

      8-燃?xì)鉄簟?/p>

圖1 試樣固定架

4.2.6 秒表

      測(cè)量時(shí)間用秒表精度不低于0.5s。

4.2.7 鋼板尺

      鋼板尺量程600mm以上，精度為1mm。

4.2.8 通風(fēng)櫥

      試樣固定架應(yīng)放在通風(fēng)櫥中，通風(fēng)櫥內(nèi)部容積為試樣固定架體積的20倍～110倍，且通風(fēng)櫥的長(zhǎng)、寬、高的任一尺寸不得超過(guò)另外兩個(gè)尺寸中任一尺寸的2倍。

      試驗(yàn)前，在距離試樣固定架最終確定位置前后各100mm處測(cè)量空氣流過(guò)通風(fēng)櫥的垂直速度，該速度應(yīng)在0.10m/s～0.30m/s之間。通風(fēng)櫥可使用自然通風(fēng)或適當(dāng)風(fēng)速通風(fēng)。

4.3 試樣

4.3.1 尺寸

      試樣尺寸為長(zhǎng)560mm±2mm，寬170mm±2mm，厚度為零件厚度。

4.3.2 取樣

      在經(jīng)向和緯向分別裁取3塊（或更多）試樣進(jìn)行燃燒試驗(yàn)。取樣方法如下：

      a）若零件的形狀和尺寸符合取樣要求，試樣應(yīng)從零件上裁取。

      b）若零件的形狀和尺寸不符合取樣要求，可用同材料同工藝制成、結(jié)構(gòu)與零件一致的標(biāo)準(zhǔn)試樣進(jìn)行試驗(yàn)。

      c）當(dāng)材料按整個(gè)幅寬供貨時(shí)，需將距邊緣100mm的材料裁掉，然后在其余部分等距、均勻取樣。

4.3.3 預(yù)處理

      試樣在溫度為23℃±2℃、相對(duì)濕度為50％±5％的標(biāo)準(zhǔn)狀態(tài)下放置至少24h，直到開始試驗(yàn)。

4.4 試驗(yàn)步驟

4.4.1 在溫度為10℃～30℃、相對(duì)濕度為15％～80％的環(huán)境條件下進(jìn)行試驗(yàn)。

4.4.2 燃?xì)鉄粼谠嚇忧跋路?，位于通過(guò)試樣的垂直中心線與試樣表面呈垂直狀態(tài)的平面內(nèi)，燃?xì)鉄糁行妮S向上傾斜，與試樣所在平面成30°角，燃?xì)鉄繇敳亢驮嚇酉逻吘壍木嚯x為20mm，示意圖如圖2所示。燃?xì)鉄舸怪狈胖脮r(shí)點(diǎn)燃燃?xì)鉄?，調(diào)節(jié)火焰高度至40mm±2mm，該距離是燃?xì)鉄魢娮炜谂c火焰頂端距離。在開始第一次試驗(yàn)前，火焰應(yīng)在此狀態(tài)下穩(wěn)定燃燒至少2min，然后熄滅。

以上為標(biāo)準(zhǔn)部分內(nèi)容，如需看標(biāo)準(zhǔn)全文，請(qǐng)到相關(guān)授權(quán)網(wǎng)站購(gòu)買標(biāo)準(zhǔn)正版。
