1 范圍

      本標準規定了氣體滅火系統及構成部件的術語和定義、型號編制方法、要求、試驗方法、檢驗規則、使用說明書編寫要求、滅火劑充裝要求。

      本標準適用于七氟丙烷（HFC227ea）滅火系統、三氟甲烷（HFC23）滅火系統、惰性氣體滅火系統［包括：IG01（氬氣）滅火系統、IG100（氮?dú)猓缁鹣到y(tǒng)、IG55（氬氣、氮?dú)猓缁鹣到y(tǒng)、IG541（氬氣、氮?dú)?、二氧化碳）滅火系統］。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB 150 鋼制壓力容器

      GB 5099 鋼質無縫氣瓶（GB 5099-1994，neq ISO 4705：1983）

      GB 5100 鋼質焊接氣瓶（GB 5100-1994，neq ISO 4706：1989）

      GB/T 8979 純氮、高純氮和超純氮

      GB/T 9969 工業產品使用說明書 總則

      GB 18614 七氟丙烷（HFC227ea）滅火劑

      GB 20128 惰性氣體滅火劑（GB 20128-2006，ISO 14520：2005，NEQ）

      GA 61 固定滅火系統驅動、控制裝置通用技術條件

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      系統工作壓力 system working pressure

      滅火劑瓶組容器閥出口處的壓力。

      注：滅火劑瓶組上的容器閥若不帶減壓功能，系統的工作壓力即為瓶組的工作壓力。

      滅火劑瓶組上的容器閥若具有減壓功能，系統的工作壓力即為經減壓后容器閥出口處的壓力。

3.2

      充裝密度 filling density

      貯存容器內滅火劑的質量與該容器容積之比，單位為千克每立方米（kg/m³）。

3.3

      自壓式氣體滅火系統 compressed inert gaseous fire extinguishing system

      滅火劑瓶組中的滅火劑依靠自身壓力進行輸送的滅火系統。

3.4

      內貯壓式氣體滅火系統 stored pressure gaseous fire extinguishing system

      滅火劑在瓶組內用惰性氣體進行加壓貯存，系統動作時滅火劑靠瓶組內的充壓氣體進行輸送的滅火系統。

3.5

      貯存壓力 storage pressure

      對于自壓式氣體滅火系統是指貯存容器內按最大充裝密度（或最大充裝壓力）灌裝滅火劑，在＋20℃環境中的平衡壓力。

      對于內貯壓式氣體滅火系統是指貯存容器內按最大充裝密度灌裝滅火劑，充壓后在＋20℃環境中的平衡壓力。

      對于驅動氣體瓶組是指貯存容器內按最大充裝壓力或充裝密度灌裝氣體，在＋20℃環境中的平衡壓力。

3.6

      最大工作壓力 maximum working pressure

      對于自壓式氣體滅火系統是指貯存容器內按最大充裝密度（或最大充裝壓力）灌裝滅火劑，置于工作溫度范圍上限時的平衡壓力。

      對于內貯壓式氣體滅火系統是指貯存容器內按最大充裝密度灌裝滅火劑，充壓后置于工作溫度范圍上限時的平衡壓力。

      對于驅動氣體瓶組是指貯存容器內按最大充裝壓力或充裝密度灌裝氣體，置于工作溫度范圍上限時的平衡壓力。

3.7

      最小工作壓力 minimum working pressure

      對于自壓式氣體滅火系統是指貯存容器內按最大充裝密度（或最大充裝壓力）灌裝滅火劑，置于工作溫度范圍下限時的平衡壓力。

      對于內貯壓式氣體滅火系統是指貯存容器內按最大充裝密度灌裝滅火劑，充壓后置于工作溫度范圍下限時的平衡壓力。

      對于驅動氣體瓶組是指貯存容器內按最大充裝壓力或充裝密度灌裝氣體，置于工作溫度范圍下限時的平衡壓力。

3.8

      噴射時間 discharge time

      對于七氟丙烷滅火系統、三氟甲烷滅火系統指在＋20℃環境條件下，噴嘴開始噴出滅火劑至噴出設計濃度所需滅火劑量95％時的時間。

      對于惰性氣體滅火系統指達到95％設計濃度所需的時間。

3.9

      低泄高封閥 low venting high close valve

      安裝在系統啟動管路上，正常情況下處于開啟狀態，用來排除由于氣源泄漏積聚在啟動管路內的氣體，只有進口壓力達到設定壓力時才關閉的閥門。

4 型號編制方法

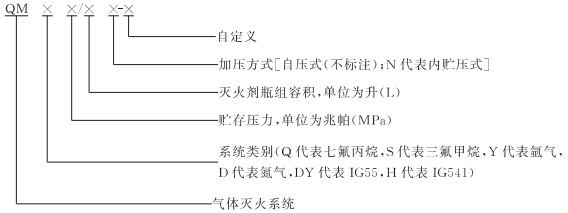

4.1 氣體滅火系統型號按下列方式編制：

      示例：QMQ4.2/90N，代表內貯壓式，滅火劑瓶組容積為90L，貯存壓力為4.2MPa的七氟丙烷氣體滅火系統。

4.2 部件型號編制方法參見附錄A。

5 要求

5.1 系統

5.1.1 基本要求

5.1.1.1 工作溫度范圍

      系統的工作溫度范圍應符合下列要求：

      a）七氟丙烷滅火系統：0℃～＋50℃；

      b）三氟甲烷滅火系統：-20℃～＋50℃；

      c）惰性氣體滅火系統：0℃～＋50℃。

5.1.1.2 充裝密度、充裝壓力

      系統最大充裝密度、充裝壓力應符合下列要求：

      a) 內貯壓式七氟丙烷滅火系統最大充裝密度：

      ——2.5 MPa貯存壓力時為1120kg/m；

      ——4.2 MPa貯存壓力時（焊接結構貯存容器）為950kg/m³；

      ——4.2 MPa貯存壓力時（無縫結構貯存容器）為1120kg/m³；

      ——5.6 MPa貯存壓力時為1080kg/m³。

      b）三氟甲烷滅火系統最大充裝密度：760kg/m³。

      c) 惰性氣體滅火系統最大充裝壓力為表1規定的貯存壓力。

表1 系統工作壓力  單位為兆帕
