1 范圍

      本標準規定了煤礦井下及露天礦、選煤等工作場所用的具有三個承載托輥和單個回程托輥或V形回程托輥的槽形帶式輸送機托輥組布置的主要尺寸。

      本標準適用于槽形帶式輸送機的中間段托輥組，不適用于過渡段托輥組。

2 術語和定義

      下列術語和定義適用于本標準。

2.1

      側托輥槽型角  angle of inclinationλ of side idlers

      λ

      側托輥的軸線與水平線的夾角。

2.2

      前傾角  angle of tilt γ of side idlers

      γ

      側托輥軸線與中間托輥軸線在水平面上投影線間的夾角。

2.3

      托輥空隙 idlers clearance

      托輥外圓和托輥橫梁或任何其他結構件頂部之間距離最小的間隙。

3 輸送機托輥分類

3.1 承載托輥：在輸送線路中用來支承承載輸送帶的托輥組。

3.2 回程托輥：用來支承回程輸送帶。它有兩種型式，即：

      a）單個回程托輥；

      b）V形回程托輥：由兩個等長的托輥組成，兩托輥的軸線與水平面對稱地斜成V形，傾斜角為10°。      V型回程托輥適用于帶寬不小于650mm的帶式輸送機。

4 托輥組布置的主要尺寸

4.1 三承載托輥的布置

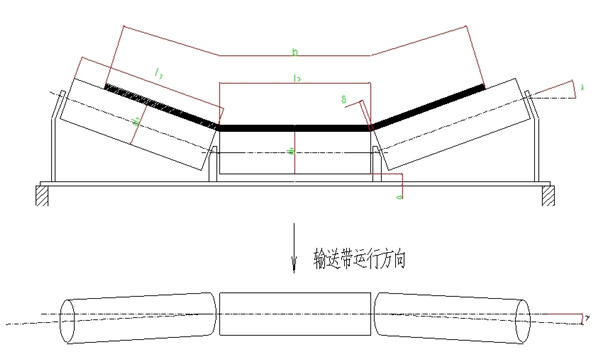

4.1.1 三承載托輥的布置見圖1。

a）

b)

圖1  三承載托輥組的布置

4.1.2 側托輥槽形角λ

      正常安裝的槽形角λ值見表1。

表1 槽形角λ值                         單位為度

4.1.3 前傾角γ

      托輥不宜有前傾角，如確因防跑偏需要有前傾角γ，應按槽形角λ和帶速之間的變化選擇盡可能小的值，在任何情況下（因調偏需要的傾角除外）不應超過20。

4.1.4 相鄰?fù)休伒拈g隙δ

      應選擇適宜的托輥布置方式，使兩個相鄰?fù)休伒拈g隙δ在垂直于輸送機縱向軸線平面上的投影不大于10 mm。

4.1.5 托輥空隙

      托輥空隙的最小值見表2。

表2 托輥最小空隙                        單位為毫米

4.1.6 承載托輥的長度

      各種帶寬、托輥直徑下承載托輥的長度見表3。

4.1 回程托輥的布置

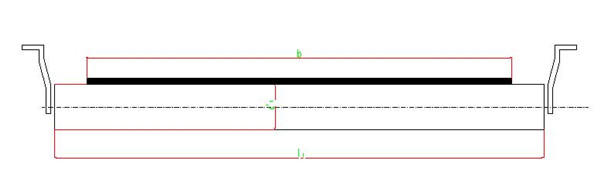

4.2.1 單個回程托輥呈水平布置，如圖2所示。

圖2  單個回程托輥

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
