1 范圍

      本標準規定了煤礦用液壓支架結構件（以下簡稱支架結構件）術語和定義、技術要求、返修和檢驗。

      本標準適用于支架結構件的下料、焊接、返修和檢驗。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 3274 碳素結構鋼和低合金結構鋼熱軋厚鋼板和鋼帶(GB/T 3274-2007,ISO 630:1995，NEQ/ISO 13976:2005，NEQ）

      GB/T 5118 低合金鋼焊條

      GB/T 8110 氣體保護電弧焊用碳鋼、低合金鋼焊絲

      GB 9448  焊接與切割安全

      GB/T 11345-1989  鋼焊縫手工超聲波探傷方法和探傷結果分級

      GB/T 11352 一般工程用鑄造碳鋼件(GB/T 11352-2009，ISO 3755:1991、ISO 4990：2003,MOD）

      GB/T 12361 鋼質模鍛件 通用技術條件

      GB/T 12470 埋弧焊用低合金鋼焊絲和焊劑

      GB/T 13264 不合格品百分?jǐn)?shù)的小批計數抽樣檢驗程序及抽樣表

      GB/T 16270 高強度結構鋼熱處理和控軋鋼板、鋼帶（GB/T 16270-1996，ISO 4950-3：1981，NEQ）

      GB/T 17493 低合金鋼藥芯焊絲

      GB/T 19869.1 鋼、鎳及鎳合金的焊接工藝評定試驗（GB/T 19869.1-2005，ISO 15614-1:2004，IDT）

      GB 25974.1-2010 煤礦用液壓支架 第1部分:通用技術條件

      JB/T 10375 焊接構件振動時效工藝參數選擇及技術要求

      YB/T 4137 低焊接裂紋敏感性高強度鋼板

      HG/T 2537 焊接用二氧化碳

      HG/T 3728 焊接用混合氣體 氬-二氧化碳

3 術語和定義

      GB 25974.1-2010 確立的術語和定義適用于本標準。為了方便，下面重復列出了GB 25974.1-2010中的一些術語。

3.1

      A類支架 powered support in A class

      用于年產500萬噸以上工作面或用戶要求按高可靠性設計的支架。

      [GB 25974.1-2010 定義3.1.5]

3.2

      B類支架 powered support in B class

      A類之外的其他支架及放頂煤工作面支架。

      [GB 25974.1-2010 定義3.1.6]

3.3

      主體結構件 support components

      承受和傳遞頂板壓力的支架主要組成部件,包括頂梁、掩護梁、連桿或擺桿和底座。

      [GB 25974.1-2010 定義3.2.1]

4 技術要求

4.1 一般技術要求

4.1.1 技術文件

      支架結構件的制造應符合經規定程序批準的產品圖樣、技術文件和本標準的規定。

4.1.2 鋼材及焊接材料

4.1.2.1 用于支架結構件的鋼材（鋼板、型鋼等）的質量應符合GB/T 3274、GB/T 16270、YB/4137或供需雙方共同確認的技術協議的規定，制造廠商應提供具有認證資質單位出具的質量證明書。用于支架結構件的焊接材料（焊條、焊絲、焊劑、保護氣體等）的質量應符合GB/T 5118、GB/T 8110、GB/T 12470、GB/T 17493、HG/T 2537、HG/T 3728或供需雙方共同確認的技術協議的規定，制造廠商應提供具有認證資質單位出具的質量證明書。

4.1.2.2 鋼材和焊接材料進廠時，應做化學成分、機械性能抽樣檢查。取樣數量、取樣方法、試驗方法應符合GB/T 3274、GB/T 5118、GB/T 8110、GB/T 12470、 GB/T 16270、GB/T 17493或YB/T 4137相關條款的規定，檢驗合格后方準使用。

4.1.2.3 鋼材實物的屈服強度、抗拉強度、延伸率應不小于選用的材料標準規定的理論最低值。4.1.2.4 鋼材的牌號、規格、機械性能若不符合圖樣要求時，應按產品設計部門允許的代用材料代用。

4.1.2.5 首次使用的鋼材、焊接材料應做焊接工藝評定試驗。焊接工藝評定試驗應符合GB/T 19869.1的規定。

4.1.2.6 支架結構件中鑄鋼件質量應符合GB/T 11352的規定。

4.1.2.7 支架結構件中鍛件質量應符合GB/T 12361的規定。

4.2 工藝技術要求

4.2.1 鋼板預處理

      A類支架結構件的母材,下料前或下料后應作表面預處理；B類支架結構件的母材拼裝前焊道兩側20㎜范圍內應做表面預處理。

4.2.2 零件下料

4.2.2.1 切割下料

4.2.2.1.1 手工劃線寬度應不大于1㎜。

4.2.2.1.2 切割表面偏斜度見表1。

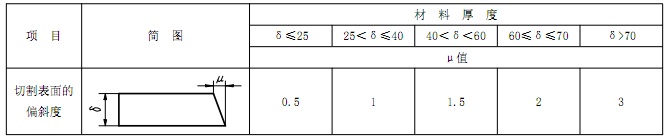

表1 切割表面偏斜度               單位為毫米

4.2.2.1.3 非加工切割表面粗糙度Ra的上限值為50μm。

4.2.2.2 剪切下料

      剪切板料的切斷面對板料表面垂直度公差μ見表2。

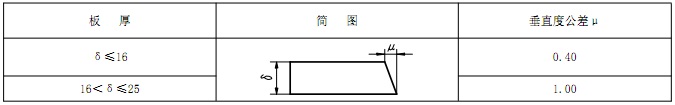

表2 剪切切斷面對板料表面垂直度公差          單位為毫米

4.2.2.3 零件未注尺寸公差、形位公差

4.2.2.3.1 頂板、主筋未注尺寸偏差見表3（支架結構件見圖1）。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
