1 范圍

      本標準規定了煤礦用液壓支架立柱、千斤頂使用的密封件的術語和定義、密封件的分類、構成和結 構型式及型號編制。

      本標準適用于煤礦用液壓支架立柱、千斤頂使用的密封件。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文 件.凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

GB/T 3452.1 液壓氣動用O形橡膠密封圈 第1部分：尺寸系列及公差(GB/T 3452.1-2005, ISO 3601-1-2002,MOD)

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      密封件 sealing components

      在立柱，千斤頂上使用的密封圈、擋圈、導向環和防塵圈的總稱。

3.2

      單體密封圈 sealing elements

      由單一材料或幾種材料組成不可拆分的獨立整體密封圈，

3.3

      凝合密封圈 complex sealing units

      具有聚氨酯性能類材料制成的外圈、具有橡膠性能類材料制成的內圈和具有聚甲醛性能類材料制 成的擋圈組成可拆分的組合的密封圈.

4 密封件的分類、構成和結構型式

4.1 密封件的分類

      密封件分為以下類型：

      ——密封件按相對運動方式分為:靜密封件和動密封件；

      ——密封件按使用部位分為：活塞密封件和活塞桿(缸口》密封件；

      ——密封件按其結構型式分為:單體密封件結構和復合密封件結構。

4.2 密封件的構成和截面鑄構型式

4.2.1靜密封件的構成和結構型式

4.2.1.1 靜密封件的構成

      靜密封件由單體靜密封圈和擋圈或僅由單獨的密封圈組成。

4.2.1.2 單體靜密封圈的結構型式

      單體密封圈按其截面形態分為；O形、蕾形（外蕾）、Y形和其他型。其與擋圈的組合結構截面示意如圖1所示。

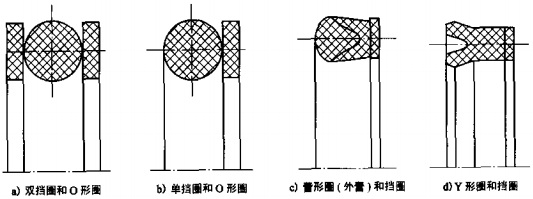

圖1 單體靜密封圈和擋圈的結構型式

4.2.2 動密封件的構成和結構型式

4.2.2.1 話塞單體動密封件的構成和結構型式

4.2.2.1.1 活塞單體動密封件的構成

      活塞單體動密封件由單體動密封圈、擋圈和導向環（或擋圈和導向環制成一體)組成。

4.2.2.1.2 活塞單體動密封圈的結構型式

      活塞單體動密封圈按其截面形態分為:鼓形、山形、剖分式和其他型。其與兼有導向作用的擋圈的組合結構截面示意如圖2所示。

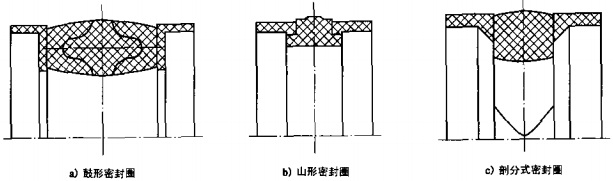

圖2 活塞單體動密封圈和蔗有導向作用的擋圈的結構型式

4.2.2.2 活塞桿單體動密封件的構成和結構型式

4.2.2.2.1 活塞桿單體動密封件的構成

      活塞桿單體動密封件由單體動密封圈、擋圈、導向環和防塵圈組成。

4.2.2.2.2 活塞桿單體動密封圈的結構型式

      活塞桿單體動密封圈按其截面形態分為:蕾形（內蕾八帶楔形擋圈型和其他型。其與擋圈的組合結構面示意如圖3所示。

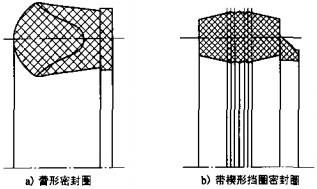

圖3 活塞桿單體動密封圈和擋圈結構型式

4.2.2.3 活塞復合動密封件的構成和結構型式

4.2.2.3.1 活塞復合動密封件的構成

      活塞復合動密封件由復合動密封圈和導向環（或無單獨的導向環）組成。

4.2.2.3.2 活塞復合動密封陰結構型式

      活塞復合動密封圈按其截面結構分為：一般復合型、帶L型擋圈的復合型和其他型。一般復合型 的結構截面示意如圖4中a）和b）所示；帶L型擋圈的復合型的結構截面示意如圖4中c）所示。

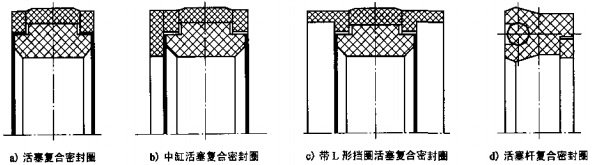

圖4 復合密封圈結構型式

4.2.2.4 活室桿復合動密封件的構成和結構型式

4.2.2.4.1 活塞桿霞合動密封件的構成

      活塞桿復合動密封件由復合動密封圈、導向環和防塵圈組成。
