1 范圍

      本標準規定了煤礦用支架式電鉆(以下簡稱電鉆)的術語和定義、型號和基本性能參數、技術要求、試驗方法、檢驗規則、標志、使用說明書、包裝、運輸和貯存。

      本標準適用于煤礦煤層、巖層等條件鉆進作業的電動回轉鉆機與回轉振動鉆機。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有 的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究 是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 1032-2005 三相異步電機試驗方法

      GB/T 2423.4 電工電子產品環境試驗 第2部分:試驗方法 試驗Db：交變濕熱(12h+12h循環)

      GB 3836.1-2000 爆炸性氣體環境用電氣設備 第1部分：通用要求(eqvIEC 600790： 1998)

      GB 3836.2-2000 爆炸性氣體環境用電氣設備 第2部分：隔爆型“d"(eqvIEC 600791:1990)

      GB 3836.3-2000 爆炸性氣體環境用電氣設備 第3部分：增安型“e"(eqvIEC 600797:1990)

      GB/T 4942.1-2006 旋轉電機整體結構的防護等級(IP代碼)分級(IEC 600345：2000,IDT)

      GB/T 5898 鑿巖機械與氣動工具噪聲測量方法工程法

      GB 9969.1 工業產品使用說明書總則

      GB/T 10111 利用隨機數骰子進行隨機抽樣的方法

      GB/T 13813 煤礦用金屬材料摩擦火花安全性試驗方法和判定規則

      AQ 1043 礦用產品安全標志標識

      MT 113 煤礦井下用聚合物制品阻燃抗靜電性通用試驗方法和判定規則

      MT/T 154.1 煤礦機電產品型號的編制導則和管理辦法

      MT 818.8 煤礦用阻燃電纜 第1單元：煤礦用移動類阻燃軟電纜 第8部分：額定電壓0.3/ 0.5 kV煤礦用電鉆電纜

3 術語和定義

      下列術語和定義適用于本標準。

3.1

      支架式電鉆 electric support rotary drill

      導軌式、支腿式、架柱式、架座式等非人工架持進行鉆孔作業的電動鉆機的統稱。

3.2

      巖石電鉆 electric rotary rock drill

      電動巖石鉆 electric rotary rock drill

      采用鏈條、鋼絲繩、絲杠等機械方式推進的導軌式電動鉆機。

3.3

      架柱式電鉆 electric column-mounted rotary drill

      鉆機的導軌安裝在以巷道頂板、底板或兩幫為支撐點的單、雙立柱或框架上的電動鉆機。

3.4

      架座式電鉆 electric shelf rotary drill

      以鋼結構或鋼管鉸接結構構成的重型架座或重型支架等為架持、推進機構的電動鉆機。 注：架座式電鉆工作中的反推力由架座本身承受。

4 型號和基本性能參數

4.1 電鉆型號編制方法

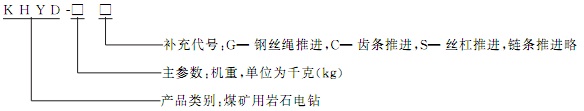

4.1.1 巖石電鉆

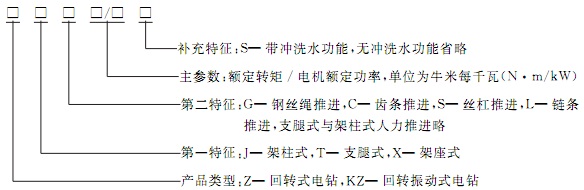

4.1.2 除巖石電鉆外的支架式電鉆

4.2 型號編制方法中，主參數的額定轉矩值應以5的倍數定制，電機額定功率值取一位小數。

4.3 電鉆的基本性能參數項目見表1。

表1 基本性能參數

表1 （續）

      注：振動機構類型、振動頻率、振動幅值只針對回轉振動式電鉆。

5 技術要求

5.1 基本要求

5.1.1 電鉆應符合本標準并應按照規定程序批準的圖樣及技術文件制造，相同零件應具有互換性。

5.1.2 電鉆的外購件、外協件應具有產品合格證或檢驗合格文件。

5.1.3 電鉆在下列環境條件下應能正常工作：

      a）空氣中含有甲烷的煤礦井下；

      b）環境溫度在-20℃~ + 40℃；

      c）環境空氣相對濕度不超過98%（25℃時）;

      d）海拔高度不超過1 000 m；

      e）帶沖洗水功能的電鉆，配備的水源應清潔，水溫不超過30℃。

5.2 安全性能

5.2.1 電鉆外殼部件采用輕合金材料時，抗拉強度應不低于120 MPa,摩擦火花安全性能應符合 GB/T 13813 的規定。

5.2.2 電鉆外殼部件采用非金屬聚合物材料且表面積大于100 cm2時，其阻燃及導電性能應符合 MT 113的規定。

5.2.3 電鉆配備的電纜應符合MT 818.8的規定。

5.2.4 電鉆空載運行時，聲功率級應不高于95 dB（A）,負載運行的聲功率級應不高于105 dB（A）。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
